Pour applications industrie, eau non potable et assainissement sous pression (groupe 4)
Produit admis à la marque NF groupe 4
Diamètre du Ø20 au Ø1000
PN10 à PN 25 (selon diamètres)
Longueur de barres à préciser de 2 à 20 mètres, disponibles aussi en tourets jusqu’au Ø180
Les tubes PE 100 Groupe 4 sont utilisés pour tous les réseaux sous pression en dehors de l’adduction d’eau potable et de la distribution du gaz.
Matière : la résine de polyéthylène utilisée dans la fabrication des tubes est insensible à la corrosion. Ces tubes sont fabriqués pour être résistants aux chocs et non cassants.
Le stockage en position horizontale est conseillé.
Norme NF 114
Marque de qualité NF pour les tubes polyéthylène PE 80 pour l’industrie, les eaux non potables et l’assainissement sous pression.
Disponibles du PN 6.3 bars au PN 25 bars (voir tableau de correspondance ci-contre).
Les produits concernés et le système qualité mis en oeuvre pour leur fabrication font respectivement l’objet :
– d’essais de conformité suivant la norme NF et spécifications définies par le règlement.
– d’audits périodiques du système qualité suivant la norme NF EN ISO 9002.

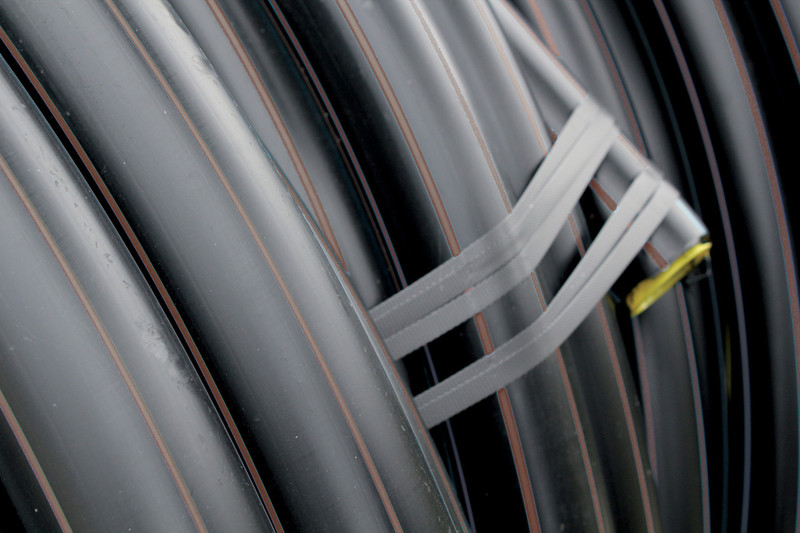

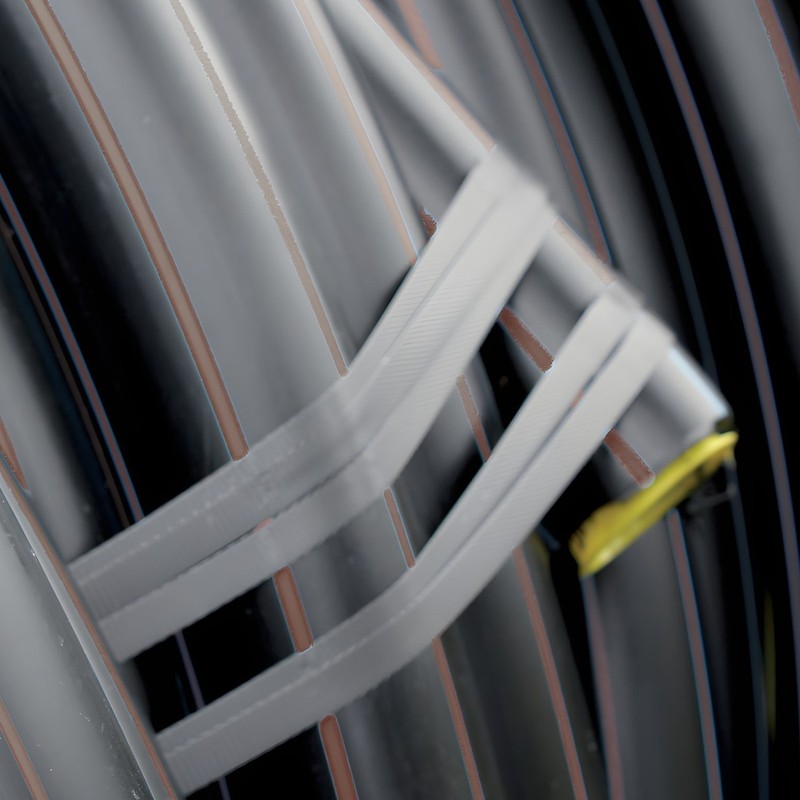

Les tubes peuvent comporter des lignes marron parallèles coextrudées.
Mise en oeuvre :
Se référer au Fascicule 71 « fourniture, pose et réhabilitation de conduites d’eau à écoulements sous pression». Les différents conditionnements disponibles 25 ml, 50 ml et 100 ml en couronnes ou tourets, permettent plus de facilité d’installation.
Pose enterrée :
Il est recommandé d’installer le réseau de canalisation à une profondeur permettant de protéger votre installation du gel. D’une manière générale, les profondeurs minimales recommandées sont : de 0.80 m par rapport à la génératrice supérieure des canalisations, ou de 0.40 m pour les branchements posés en terrain privé sans circulation.
Les tubes doivent être posés sur un lit de sable sans éléments durs et tranchants, l’enrobage doit être constitué de gravier ne dépassant pas 20 mm de granulométrie (cf. Fascicule 71). Vérifier l’état des tubes avant remblai.
Grillage avertisseur – rappel législatif :
La pose d’un dispositif avertisseur de couleur marron est obligatoire.
Pose aérienne :
Les tubes peuvent être posés sans conditions particulières, avec prise en compte de la dilatation (manchons ou lyres de dilatation).
Types de raccordements :
– Par électrosoudage (raccords électrosoudables)
– Par raccords à serrage extérieur (raccords compression)
– Par emboîtement auto-vérrouillable
– Par soudure au miroir (polyfuseuse).
| Packaging | sans packaging |
|---|---|
| Nombre par sachet | 1 |
| Nombre par carton | 1 |
| Nombre par palette | 1 |
| Matière | PE |
